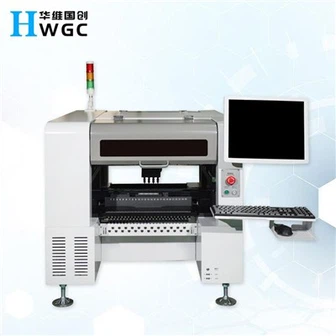

Nøyaktig PICKANDPLACEMACHINE for detaljert komponentplassering

Antall plasseringshoder

4 (høy nøyaktighet)

Antall IC-brett

48

Antall matere

50/44 (avhengig av 8 mm mater)

Posisjoneringsnøyaktighet

0.01 mm

Gjentatt monteringsnøyaktighet

0.05 mm

Monteringshastighetsområde for motstand

5000-8000Stk/t kapasitanskomponenter

Gjeldende komponenter

motstand, kondensator, brikke, lampeperle 0201-30*30 mm osv.

Støttet maksimalt PCB-areal

50*50mm-(50F)350*190mm /(44F)350*260mm

Matere

elektrisk mater, pneumatisk mater, vibrerende mater, IC-brett etc.

Gjenkjenningsenheter

merk kamera x1, hurtiggjenkjenningskamera x4, høypresisjonskamera x1

Maksimal høyde på aktuelle komponenter

Mindre enn eller lik 7 mm

PCB-overføringsmodus

tre-trinns inngang, automatisk tilkobling fra venstre til høyre, automatisk PCB-posisjonering

Merk posisjonering

manuell / automatisk

Programmeringsmetode

automatisk programmering etter manuell import av filer med PCB-koordinater

Kontrollsystem

HuaweiGuochuang kontrollsystem

Maksimal trinnlengde på XY-aksen

629mm*679mm

Spor av XY-aksen

lineær bevegelsesguide pluss skrutrekker

Bevegelsesmodus for XY-aksen

intelligent kobling av akselerasjon og retardasjon av kurve og linje, integrert lineær interpolasjonsalgoritme.

Kontroller datamaskin

industriell kontrolldatamaskin med Intel høyytelsesprosessor

Justeringsmetode for spor

elektrisk

Utvalg av dysebuffer

4,5 mm

Maksimal trinnlengde på Z-aksen

20 mm

Vinkelområde for komponenter

±180 grader

Motor

AC Servo Motor serie

Sjåfør

høyhastighets DSP-driver

Krav til lufttilførsel

oljevannfilter, større enn eller lik 50L, støvfilter og lufttrykkstabilisator etc.

Vakuumtilførsel av dyse

vakuumgenerator som integrerer høyhastighetsvakuumburstfunksjonen

Område for lufttilførselstrykk

0.5-0.7Mpa

OS

Uavhengig forskning og utvikling SMT intelligent OS basert på Windows

PCB krever

3-5mm prosesskant i automatisk modus

Visjon Display

17-tommers industriell kontrollskjerm

Kabel

holdbar fleksibel kabel (10 millioner ganger)

Strømforsyning

220V 50/60Hz

Gjennomsnittlig kraft

600W

Maskinens dimensjoner

skrivebordsmaskin 1140*900*900mm
vertikal maskin 900*1140*1340mm

Vekt

(skrivebordsmaskin)210kg (vertikal maskin)280kg
